Характеристики
- Режим Burst Mode® с низким уровнем пульсаций
- 2,5 мкА IQ при напряжении от 12 ВIN до 3,3 ВOUT
- Выходной дребезг < 5 мВП-П
- Широкий диапазон входного напряжения: 4.2В – 62В
- Регулируемая частота переключения: от 200 кГц до 2,2 МГц
- Встроенные повышающие и задерживающие диоды
- Выходной ток 350 мА
- Фиксированные выходные напряжения: 3,3 В, 5 В
- 2 мкА IQ при 12VIN
- Точная программируемая блокировка пониженного напряжения
- Устойчивость к сбоям FMEA (корпус MSOP)
- Выход остается на уровне или ниже напряжения регулирования во время
- Короткое замыкание соседнего вывода или когда вывод остается плавающим
- Низкий ток выключения: IQ = 0,7 мкА
- Внутренний датчик ограничивает ток диода
- Флаг хорошего питания
- Маленькие, термически улучшенные 16-контактные корпуса MSOP и (3 мм × 3 мм) DFN
- Квалифицирован по стандарту AEC-Q100 для применения в автомобильной промышленности
- Режим Burst Mode® с низким уровнем пульсаций
Дополнительные детали
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=en&h=24&w=24&hash=A302DF48F94BAAA11877AF223F27157A){kind=icon}

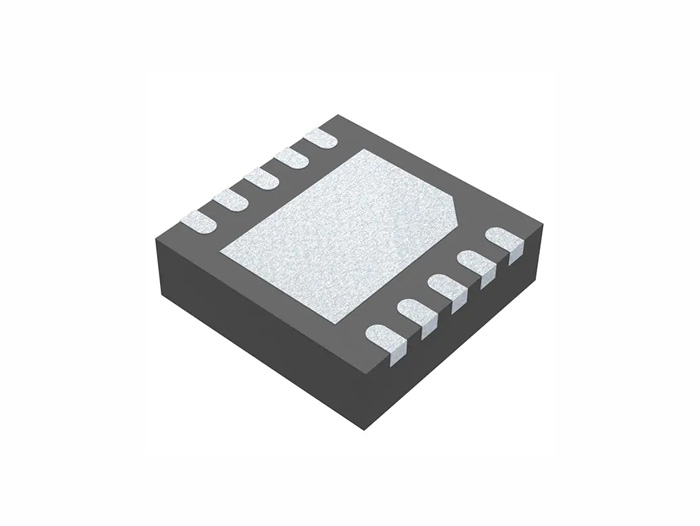

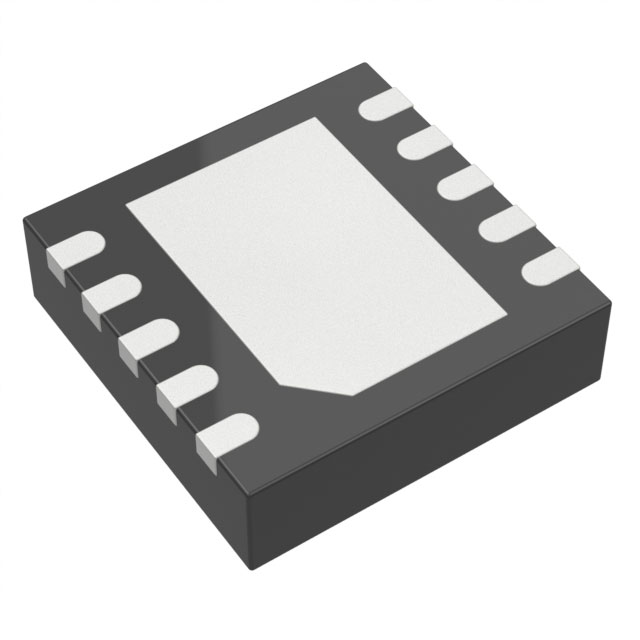

LT3990 – это монолитный импульсный регулятор с регулируемой частотой, работающий в широком диапазоне входных напряжений до 62 В и потребляющий ток покоя всего 2,5 мкА. Высокоэффективный переключатель включен в корпус вместе с диодом захвата, повышающим диодом, а также необходимыми схемами генератора, управления и логики. Режим Burst Mode с низкими пульсациями поддерживает высокий КПД при низких выходных токах, при этом пульсации на выходе не превышают 5 мВ в типичном приложении. Топология режима тока используется для быстрой реакции на переходные процессы и хорошей стабильности контура. Ограничитель тока диода обеспечивает защиту от короткого замыкания выходов и перенапряжения. Имеется точная программируемая функция блокировки пониженного напряжения, обеспечивающая низкий ток отключения 0,7 мкА. Флаг хорошего питания сигнализирует, когда напряжение VOUT достигает 90% от запрограммированного выходного напряжения. LT3990 выпускается в небольших термоупрочненных 16-контактных корпусах MSOP и 3 мм × 3 мм DFN.
ПРИМЕНЕНИЯ
- Регулирование автомобильных аккумуляторов
- Питание для портативных устройств
- Промышленные источники питания
