MAXIM MAX6126AASA30+ IC

MAX6126-это ультра-низко-шумный, высокий контроль, низкопробранная напряжение. Это семейство ссылок на напряжение оснащена схемой коррекции кривизны и высокопроизводительными, тонкопленочными резисторами с лазером, которые приводят к температурным коэффициентам 3PPM/° C (MAX) и превосходной ± 0,02% (MAX) начальной точностью. Собственная справочная архитектура с низким уровнем шума производит низкий уровень мерцания 1,3 мкВп-P и широкополосный шум всего 60 нв/√hz (2,048 В) без повышенного тока питания, обычно встречающегося в ссылках с низким содержанием шума. Улучшить широкополосный шум до 35NV/√HZ и отторжения за подачу мощности переменного тока, добавив конденсатор 0,1 мкф на штифте снижения шума. Справочник режима серии Max6126 работает от широкого диапазона напряжения питания 2,7 В до 12,6 В, а спецификации регуляции нагрузки гарантированно составляют менее 0,025 Ом для токов по раковине и источника до 10 мА. Эти устройства доступны в диапазоне автомобильной температуры от -40 ° C до +125 ° C.

MAX6126 обычно привлекает 380 мкА тока питания и доступен в 2,048 В, 2,500 В, 2,800 В, 3000 В, 3,300 В, 3,600 В, 4,096 В и 5,000 В выходных напряжений. MAX6126 также оснащен выпадающими напряжениями всего на 200 мВ. В отличие от обычного режима шунтирования (двух концевых) ссылок, которые отходы и требуют внешнего резистора, MAX6126 предлагает ток питания, который практически не зависит от напряжения питания и не требует внешнего резистора. MAX6126 стабилен с от 0,1 мкф до 10 мкф емкости нагрузки.

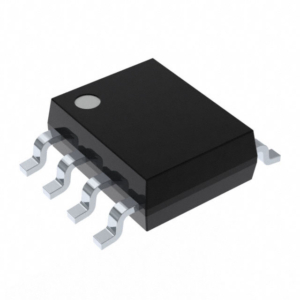

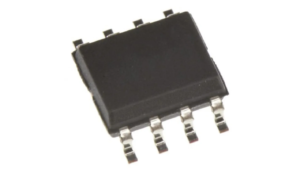

MAX6126 доступен в крошечном 8-контактном мкмаксе®, а также 8-контактные пакеты.

Приложения

• Автоматизированное испытательное оборудование (ATE)
• Цифровые вольтметры
• Высокоточные приборы для промышленного и технологического контроля
• Высокоточные эталоны
• АЦП и ЦАП высокого разрешения
• Прецизионные источники тока
